Die Kontrollschnittdatei (Namenskonvention: <name>-ct.inp) hat einerseits die Funktion mit einfachen Mitteln Randbedingungen (Einlauf- und Auslaufquerschnitt) zu definieren. Andererseits wird in Rismo2D für jeden Kontrollschnitt der Durchfluss ermittelt. Diese Informationen können einerseits zur Kontrolle der Simulation, aber auch zur weiteren Auswertung verwendet werden.
Neben dem Programm Lines, das hier nicht weiter dokumentiert werden soll, besteht die Möglichkeit zur Erstellung der Kontrollschnittdatei mit Tiegris:
- Importieren Sie das Finite Elemente Gitter in Tiegris.

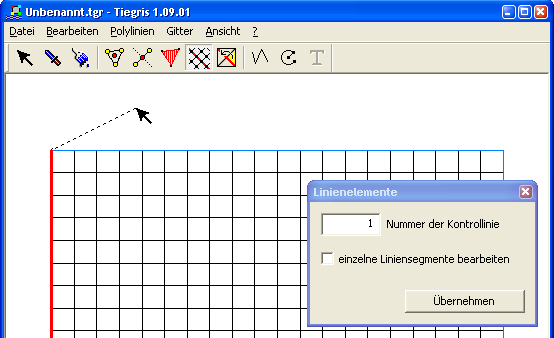

- Aktivieren Sie das Kontrolllinien-Werkzeug
.
- Klicken Sie auf den ersten Knoten der Kontrolllinie.
- Klicken Sie auf den letzten Knoten der Kontrolllinie.
- Beenden Sie das Zeichnen der Kontrolllinie mit einem Maus-Rechtsklick.
Anmerkung: Das Zeichnen der Kontrolllinien kann in mehreren Teilabschnitten erfolgen, falls die von Tiegris gefundene Linie nicht den Erwartungen entspricht. (Die Funktion ist in Tiegris nicht völlig fehlertolerant implementiert. Daher ist beim Zeichnen der einzelnen Stützpunkte unbedingt darauf zu achten, immer nur auf Eckknoten und niemals auf Seitenmitten zu klicken. Falls Sie einige Warnmeldungen erhalten, versuchen Sie die Linie in kleineren Teilschritten zu zeichnen oder ignorieren Sie die Warnungen einfach.)

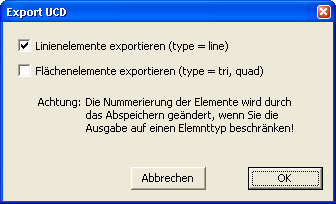

- Exportieren Sie nun die Kontrollschnittdatei im AVS-UCD-Format. Nachdem Sie einen Dateinamen gewählt haben, erscheint ein weiterer Dialog, in dem Sie die Ausgabe auf Linienelemente beschränken sollten.
|
|
|
